V rozváděči bývá problémem nejen počet připojovaných vodičů, ale také prostor, který je pro jejich zakončení k dispozici. Pokud má být zapojení přehledné a zároveň zůstat dostatek místa pro další komponenty, klasické uspořádání jednotlivých svorek nemusí být vždy nejefektivnější. Patrové svorky tento problém řeší využitím více úrovní nad sebou. Jedna součást tak může nabídnout několik míst pro připojení vodičů a současně zachovat montáž na DIN lištu.
Více připojení v jednom prostoru

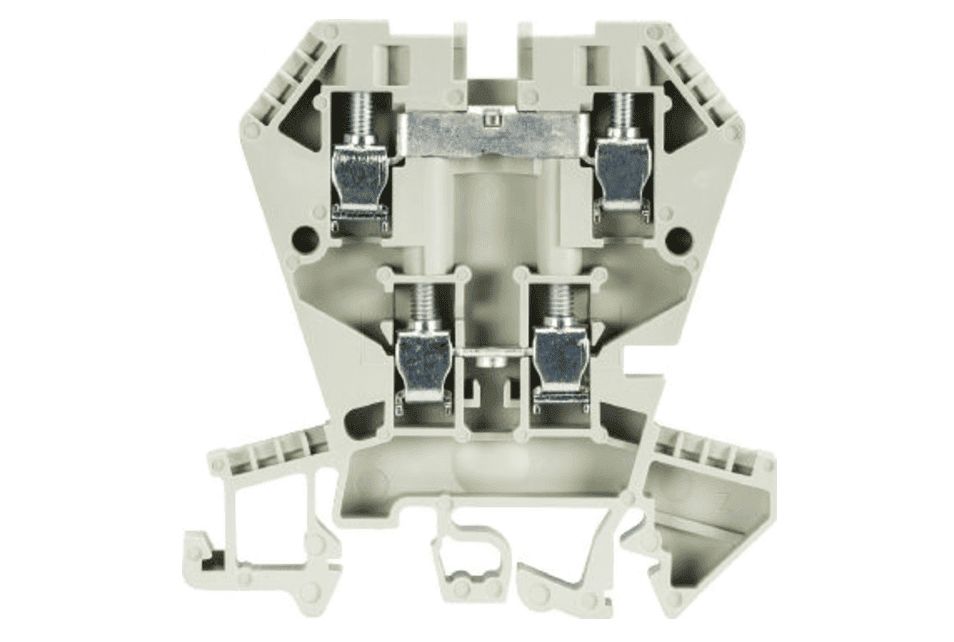

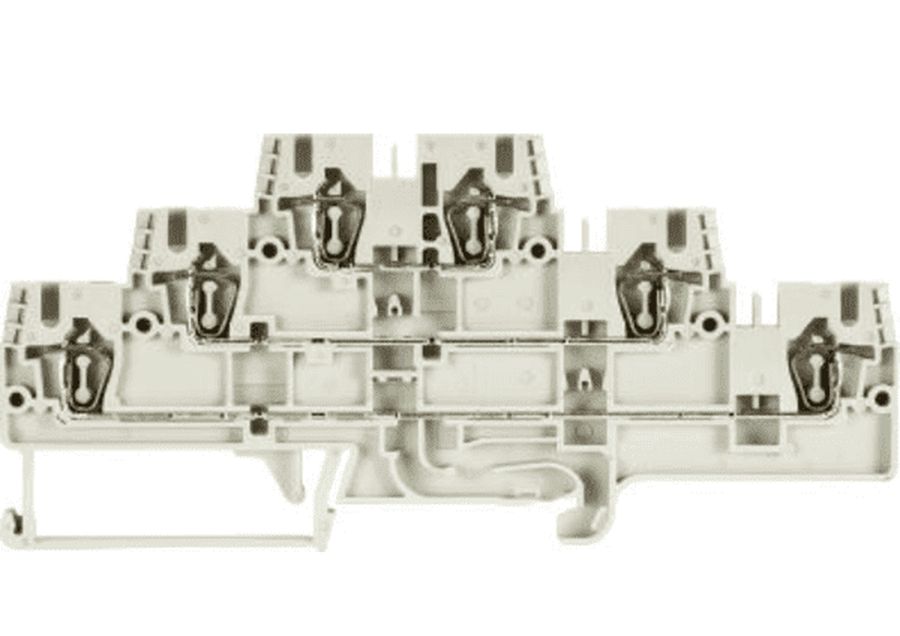

Princip patrové svorky je poměrně jednoduchý. Místo toho, aby byly jednotlivé připojovací body umístěny pouze vedle sebe, jsou uspořádány ve dvou nebo více úrovních. Tím lze při stejné šířce zabrat méně místa na DIN liště. Existují například dvoupatrová i třípatrová provedení a konkrétní konstrukce může kombinovat různé elektrické funkce.
Úspora prostoru ale není jediným důvodem pro jejich použití. Víceúrovňové provedení může usnadnit také oddělení jednotlivých připojení a uspořádání vodičů. U některých konstrukcí lze jednotlivá patra přemosťovat nebo kombinovat s funkcemi pro rozdělení potenciálu. To umožňuje přizpůsobit zapojení konkrétním požadavkům místo pouhého zmenšování rozměrů celé svorkovnice.
Co rozhoduje při výběru
U svorky není podstatný pouze počet pater. Technické parametry musí odpovídat vodičům a elektrickým podmínkám konkrétní instalace. Rozhodující mohou být například jmenovitý proud, jmenovité napětí, připojitelný průřez vodiče, způsob připojení nebo způsob montáže. Tyto údaje se u jednotlivých provedení liší.
Při porovnávání konkrétních variant je proto vhodné sledovat především:
- počet pater a počet připojovacích míst,
- rozsah průřezů připojitelných vodičů,
- jmenovité napětí a proud,
- způsob připojení, například šroubový, pružinový nebo push-in,
- možnosti přemostění jednotlivých úrovní,
- rozměry a způsob upevnění na DIN lištu.
Právě kombinace těchto parametrů určuje, zda bude konkrétní konstrukce vhodná pro dané zapojení. Například více pater může výrazně ušetřit místo, ale pokud svorka neumožňuje požadovaný průřez vodiče nebo elektrické zatížení, prostorová úspora sama o sobě není důvodem k jejímu použití.
Schmachtl.cz
Rozdíl mezi patry není jen konstrukční
Jednotlivá patra nemusí vždy představovat pouze několik identických připojovacích míst. Konstrukce může být navržena tak, aby jednotlivé úrovně plnily rozdílné funkce nebo byly vzájemně propojené. U některých typů se například kombinuje pracovní vodič s PE nebo N funkcí. Patrová svorka tak může současně řešit prostorové uspořádání i logiku samotného zapojení.
To je důležité především u složitějších rozváděčů, kde by klasické řazení svorek vedle sebe zabralo značnou délku DIN lišty. Víceúrovňové řešení může umožnit soustředit související připojení do menšího prostoru a zachovat přitom možnost jejich identifikace a kontroly. Patrové svorky proto nejsou pouze prostředkem ke zmenšení rozváděče, ale také nástrojem pro účelnější organizaci zapojení.
Přehlednost zůstává stejně důležitá
Úspora místa má smysl pouze tehdy, pokud se současně zachová dobrá přístupnost a jednoznačnost zapojení. U víceúrovňových svorek může být přístup k jednotlivým připojovacím bodům odlišný od běžných řadových svorek, takže je při návrhu potřeba myslet také na značení, vedení vodičů a možnost následného měření nebo servisu.
Dobře navržené zapojení by proto nemělo využít každé dostupné místo jen proto, aby byl rozváděč co nejmenší. Důležitější je najít rovnováhu mezi prostorovou úsporou, elektrickými parametry a přístupností. Patrové svorky mohou být v takovém řešení velmi efektivní, zejména pokud je potřeba soustředit větší počet připojení do omezeného prostoru a současně zachovat logické uspořádání vodičů.
